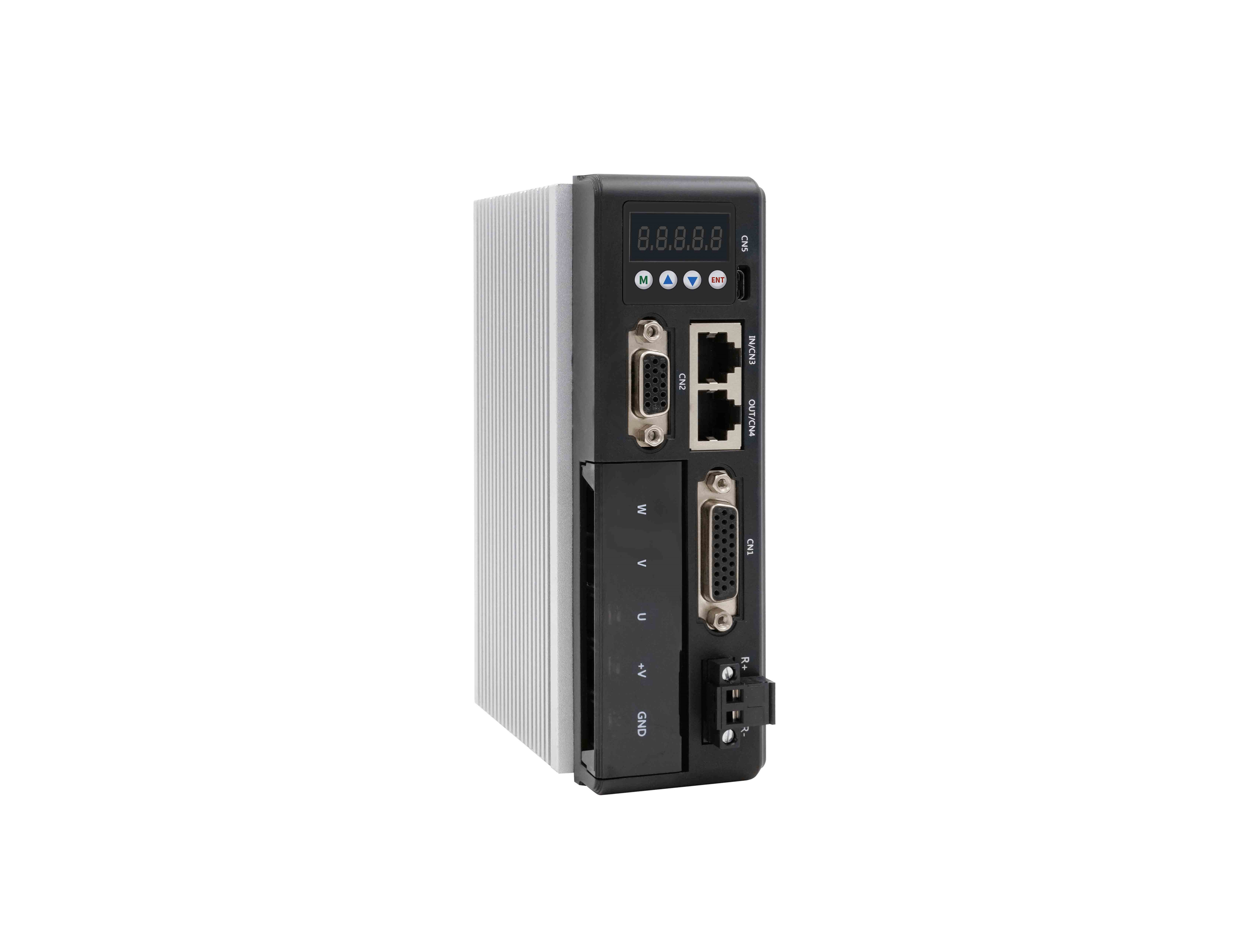

型号:MCAC708
名称:低压直流伺服驱动器
◼ 多种控制输入模式
◼ 光耦隔离伺服复位输入接口 ERC
◼ 电流环带宽:(-3dB)2KHz(典型值)
◼ 过流、过载、超速、超差、编码器、过压、欠压
◼ 可用 RS232C 接口通过 PC 机或文本显示器下载参数


技术特点

  • 1、多种控制输入模式
  •      模拟输入控制
  •      PWM 输入控制
  • 2、光耦隔离伺服复位输入接口 ERC
  • 3、电流环带宽:(-3dB)2KHz(典型值)
  • 4、可用 RS232C 接口通过 PC 机或文本显示器下载参数
  • 5、过流、过载、超速、超差、编码器、过压、欠压
  • 6、指示灯绿灯表示运行,红灯表示保护或脱机

基本规格

常见问题及故障分析

1 、错误报警及 LED 灯闪烁次数


2、 电源灯不亮
  • a. 检查电源是否有输入,线路连接是否正确。
  • b. 输入电压是否过低。
  • c. 输入电压过高,将驱动器烧坏。
3 、上电亮红灯报警
  • a. 电机电源相线是否连接。
  • b. 伺服驱动器输入电源电压是否过高或者过低。
4、运行转动一小角度后亮红灯报警
  • a. 电机的相线相序 U、V、W 是否正确连接.不正确请参照电机标识与驱动器对应相序连接。
  • b. 驱动器配置参数中,电机的极对数及编码器的线数是否与连接电
